产品简介

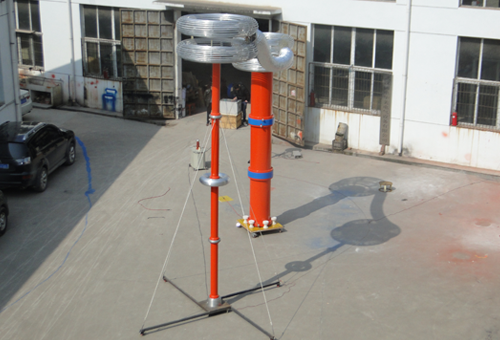

该系列针对GIS试验电压高、试验电流小的特点进行设计。电抗器采用干式环氧浇注、运行可靠、搬运方便，现场试验无须吊装，可人工进行安装试验。

技术特点

1、试验电压： 500kV

2、试验容量: 0-5000kVA

3、谐振频率范围: 20～300Hz

4、系统测量精度：0.5级

5、连续工作时间: 满功率输出下,工作时间60分种

6、频率调节分辩率:0.01Hz

7、供电电源电压: AC220V/380V±15% 单相50Hz

注：产品外观、附件以实际产品为准，规格参数若有变动，恕不另行通知。

技术参数

型号

适用范围

VF3232

1）、可满足110KVGIS、封闭母线及SF6的开关交流耐压试验，最高试验电压184KV。

2）、可满足110kV、100000KVA及以下变压器中性点的交流耐压试验要求。

3）、可满足110KV（500 mm2 ）及以下交联电缆的交流耐压试验，最长试验电缆500m。

4）、可满足35KV（300 mm2 ）及以下交联电缆的交流耐压试验，最长试验电缆2km。

5）、可满足35KV的主变、CT、PT、开关、断路器、绝缘子、母线的交流耐压试验。

6）、可满足10KV的主变、CT、PT、开关、断路器、绝缘子、母线的交流耐压试验。

7）、可满足10KV（400 mm2 ）及以下交联电缆的交流耐压试验，最长试验电缆3km。

8）、可满足高压电动机交流耐压试验。

VF3383

1）、可满足110KVGIS、封闭母线及SF6的开关交流耐压试验，最高试验电压265KV。

2）、可满足110kV、100000KVA及以下变压器的交流耐压试验要求。

3）、可满足110KV（300 mm2 ）及以下交联电缆的交流耐压试验，最长试验电缆1000m。

4）、可满足35KV（300 mm2 ）及以下交联电缆的交流耐压试验，最长试验电缆3000m。

5）、可满足35KV的主变、CT、PT、开关、断路器、绝缘子、母线的交流耐压试验。

6）、可满足10KV的主变、CT、PT、开关、断路器、绝缘子、母线的交流耐压试验。

7）、可满足10KV（400 mm2 ）及以下交联电缆的交流耐压试验，最长试验电缆8000m。

VF3483

1）、可满足110kV和220KV GIS、封闭母线及SF6的开关交流耐压试验，最高试验电压400KV。

2）、可满足110kV和220KV容量100000KVA及以下变压器的交流耐压试验要求。

3）、可满足110KV（500 mm2 ）及以下交联电缆的交流耐压试验，最长试验电缆1000m。

4）、可满足35KV（400 mm2 ）及以下交联电缆的交流耐压试验，最长试验电缆3km。

5）、可满足35KV的主变、CT、PT、开关、断路器、绝缘子、母线的交流耐压试验。

6）、可满足10KV的主变、CT、PT、开关、断路器、绝缘子、母线的交流耐压试验。

7）、可满足10KV（400 mm2 ）及以下交联电缆的交流耐压试验，最长试验电缆8km。

VF3515

1）、可满足220KV GIS、封闭母线及SF6的开关交流耐压试验，最高试验电压500KV。

2）、可满足 220KV容量100000KVA及以下变压器的交流耐压试验要求。

3）、可满足220KV（500 mm2 ）及以下交联电缆的交流耐压试验，最长试验电缆500m。

4）、可满足110KV（500 mm2 ）及以下交联电缆的交流耐压试验，最长试验电缆1000m。

5）、可满足35KV（400 mm2 ）及以下交联电缆的交流耐压试验，最长试验电缆3km。

6）、可满足35KV的主变、CT、PT、开关、断路器、绝缘子、母线的交流耐压试验。

7）、可满足10KV的主变、CT、PT、开关、断路器、绝缘子、母线的交流耐压试验。

8）、可满足10KV（400 mm2 ）及以下交联电缆的交流耐压试验，最长试验电缆10km。

以上系列多种型号规格，欢迎来电咨询021-34150118

设备清单

变频电源	1台（20KG）
励磁变压器	1台(35KG)
电抗器	若干（根据型号）(38KG)
分压器	1台(9KG)
补偿电容	若干（根据型号） (25KG)
附件箱	1台(2KG)
铝合金箱	若干（根据型号）(0.5KG)）
绝缘底座	若干（根据型号）(0.1KG)
合格证	1个
说明书	1份
出厂试验报告	1份
试验汇编	1份)
电子资料说明书	1份

售后服务承诺

1、按时为您提供优质产品，强化物流管理，确保货物完好无缺。
2、强化技术沟通，为用户提供周到的技术支持。
3、按合同的规定提供现场调试指导及性能验收等技术培训。
4、24小时响应、终生维护。
