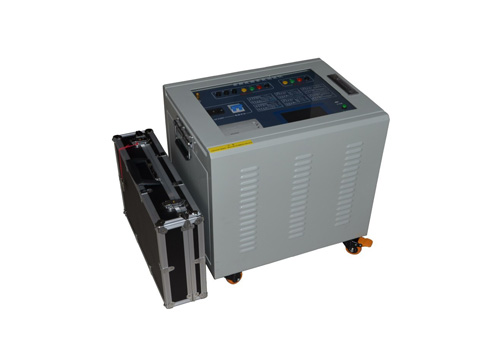

GLF-3000Y型线路工频参数异频测试系统

[免费咨询]:400-821-0162

产品简介

GLF-3000Y型异频线路参数测试仪是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的测试仪器。仪器为一体化结构,内置变频电源模块,可变频调压输出电源。

技术特点

 1、一体化结构,体积小、重量轻:为试验提供了一种最简单便捷的试验手段。

 2、抗感应电压电路设计,保证仪器能够在上万伏的高感应电压下正常工作。

 3、抗干扰能力强,45Hz或55Hz的变频测量,有效地避开了现场各种工频干扰信号,使仪器实现高精度、准确可靠的测量。

 4、操作简单、外部接线简单,正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就可以完成全部的测量。

 5、仪器配备了全触摸液晶显示屏,操作人员不需要培训就能使用。

 6、仪器数据可以通过U盘导出数据。

注:产品外观、附件以实际产品为准,规格参数若有变动,恕不另行通知。

技术参数

1

使用条件

-20℃ ~ 50℃

RH<80%

2

抗干扰原理

变频法

3

电    源

AC 220V±10%

允许发电机

4

电源输出

最大输出电压

AC300V

电压精度

0.5%

电流精度

0.5%

最大输出电流

8A

输出频率

45Hz、55Hz

5

测量范围

电容

0.01~30µF

阻抗

0.01~400Ω

阻抗角

-180°~ +180°

6

测量分辨率

电容

0.0001µF

阻抗

0.0001Ω

阻抗角

0.0001°

7

测量准确度

电容:         ≥1µF时,±1%读数±0.01µF;
 <1µF时,±2%读数±0.01µF;

电阻:          ≥1Ω时,±1%读数±0.01Ω;
 <1Ω时,±2%读数±0.01Ω;

阻抗角:        ±0.2°(电压>1.0V);
 ±0.3°(电压:0.2V~1.0V);

8

干扰电流

小于40A

9

外型尺寸

500×400×450(mm)

10

存储器大小

100 组  支持U盘数据存储

11

重    量

55 Kg

设备清单
 仪器主机
 1台
 附件箱
 1个
 测试输出线
 3根
 电压输入线
 3根
 地线
 1根
 AC220V电源线
 1根
 保险管
 3个
 打印纸
 2卷
 合格证
 1个
 说明书
 1份
 出厂试验报告
 1份
 试验汇编
 1份
售后服务承诺

1、按时为您提供优质产品,强化物流管理,确保货物完好无缺。
2、强化技术沟通,为用户提供周到的技术支持。
3、按合同的规定提供现场调试指导及性能验收等技术培训。
4、24小时响应、终生维护。
