产品简介

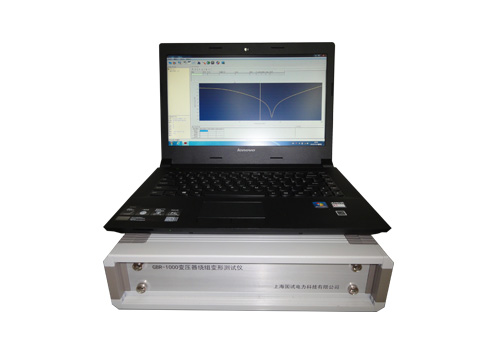

GBR-1000型变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是由信号生成及信号测量组成的黑匣子，分析部分由笔记本电脑完成，测量部分通过USB与笔记本电脑连接。

技术特点

1、不对变压器进行吊罩、拆装的情况下就可以进行测试

2、使用扫频法进行测量

3、可以对6Kv以上的变压器进行测量

4、采用分体式结构，测试主机与主控计算机之间采用USB连接，即插即用

5、现场接线简单、使用方便

6、测量动态范围宽：－100dB～20dB

技术参数

1、测试主机与PC接口：USB接口

2、信号源：仪器自带一个通道信号输出作为扫频的激励信号；信号输出为标准正弦波，信号输出幅度可以软件调节，最大幅度±10V，信号输出阻抗为50Ω。

3、两个采集通道，一个采集激励信号，一个采集响应信号，用于计算传递函数

4、激励通道测量为固定量程：±10V；响应通道有多档量程，在测量过程中自动调节量程，最大输入信号为±25V

5、采集通道量化精度：12位

6、采集通道最大静态误差：0.5%

7、每通道最大存储容量：64K样点

8、每通道最高采样率：20Msps

9、采集通道输入阻抗：1MΩ

10、扫频测量范围：1K－2MHz

11、扫描方式：采用线形分布的扫频测量方式

12、扫描频率精度：信号源输出正弦信号的频率精度不大于0.01%

13、扫频测量频点：1K－2MHz，测量点数1000点

14、工作电源：AC220V±10%，(50±1)HZ;

15、工作环境：-10℃～50℃湿度<90％无结露<>

注：产品外观、附件以实际产品为准，规格参数若有变动，恕不另行通知。
