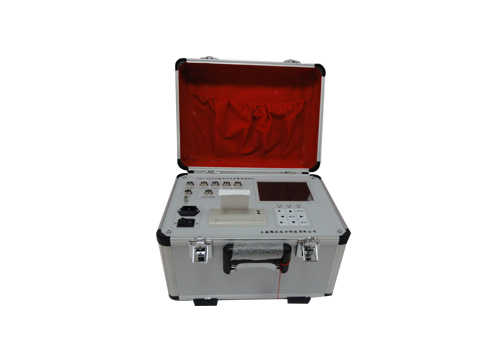

产品简介

该仪器接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）闸全部数据、并能打印所需的全部数据，断口电流波弄和动触头运动曲线，便于分析保存。

技术特点

1、适用于SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

2、抗干扰能力，在500KV变电站旁路母线带电的情况下，也能试验。

3、通用式测速传感器（选配），直线直线传感器，旋转传感器，安装方便、简捷。

4、开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

5、主机可存储现场试验数据，机内实时时钟。

6、中文显示所有数据及图谱、内置打印机。

7、仪器配有USB接口及数据分析管理软件，可与PC机联机操作，试验结果直接存入U盘。

性能特点

1、时间：12个断口的固有分、合闸时间，同相同期、相间同期。

2、重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无

电流时间值。

3、弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。

4、速度：刚分、刚合速度，最大速度，时间－行程特性曲线。

5、行程：总行程，开距，超行程，过冲行程，反弹幅值

6、电流：分、合闸线圈的分、合闸电流值、电流波形图。

7、动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

技术参数

1、时间：量程 4000.0ms 分辩率0.1ms

误差 0.1ms±1个字

2、速　度：量程　20.00m/s 分辩率0.01m/s

误差　±0.1m/s±1个字

3、行程：量程　600.0mm 分辩率0.1mm

误差1%±1个字

4、电流：量程 20.00A 分辩率0.01A

5、输出电源： DC30～250V数字可调/20A

6、使用环境

输入电源 220V±10% 50Hz ±10%

温度－10～40℃

湿度 ≦95%RH

7、外形尺寸： 355×280×295(mm)

仪器重量： 8kg

注：产品外观、附件以实际产品为准，规格参数若有变动，恕不另行通知。

设备清单

售后服务承诺

1、按时为您提供优质产品，强化物流管理，确保货物完好无缺。
2、强化技术沟通，为用户提供周到的技术支持。
3、按合同的规定提供现场调试指导及性能验收等技术培训。
4、24小时响应、终生维护。
