产品简介

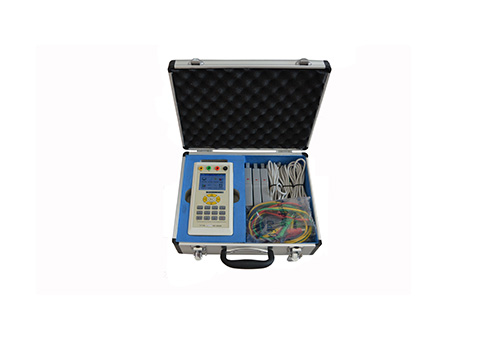

ML-860B型手持式电能质量分析仪是对电网运行质量进行检测及分析的专用便携式产品。可以提供电力运行中的谐波分析及功率品质分析，能够对电网运行进行长时间的数据采集监测。同时配备电能质量数据分析软件，对上传至计算机的测量数据进行各种分析。

技术特点

1、测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动和闪变（选配

模块）、三相电压允许不平衡度、电

2、测量分析各种用电设备在不同运行状态下对公用电网电能质量。

3、负荷波动监视：定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变

化趋势。

4、电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。

5、测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。

5、测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。

6、电压输入采用高电压隔离模块(2000V、响应时间≤2μS)，电流输入采用交电流钳

(0～50KHz,0～5Arms)使输入信号和测量系统安全隔离。

7、内置锂电池，无需外接电源。

9、对谐波、三相不平衡度、闪变和波动均采用基准算法。

10、测试参数多：系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和有效值、电流基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、2-63次谐波、真功率因数等参数。

技术参数

1、频率测量

测量范围：45～55Hz

测量误差: ≤0.02Hz

2、输入电压量程：10-450V

3、输入电流量程：5A，其他量程可以根据用户要求选配

4、基波电压和电流幅值：基波电压允许误差≤0.5％F.S.

基波电流允许误差≤1％F.S.

5、基波电压和电流之间相位差的测量误差：≤0.5°

6、谐波电压含有率测量误差：≤0.1％

7、谐波电流含有率测量误差：≤0.2％

8、三相电压不平衡度误差：≤0.2％

9、电压偏差误差：≤0.2％

10、电压变动误差：≤0.2％

11、功率偏差：≤5％

12、闪变误差：≤5％

13、工作时间：内部电池可以连续工作5小时

14、外形尺寸（mm）：300×225×135

15、重量：0.5kg

注：产品外观、附件以实际产品为准，规格参数若有变动，恕不另行通知。

设备清单

售后服务承诺

1、按时为您提供优质产品，强化物流管理，确保货物完好无缺。
2、强化技术沟通，为用户提供周到的技术支持。
3、按合同的规定提供现场调试指导及性能验收等技术培训。
4、24小时响应、终生维护。
