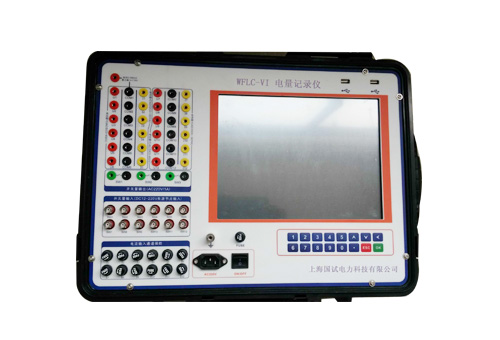

WFLC-VI波形记录仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机短路特性试验，空载特性试验，励磁系统扰动试验，励磁系统10%阶越试验，灭磁常数测量，自准同期装置校验，机组甩负荷记录等试验。
400-821-0162
WFLC-VI波形记录仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机短路特性试验，空载特性试验，励磁系统扰动试验，励磁系统10%阶越试验，灭磁常数测量，自准同期装置校验，机组甩负荷记录等试验。
1、实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作。
2、可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作。
3、提供了频谱分析工具使用户可以方便的获取信号的频谱图形。
5、提供了谐波分析工具，可以对采集的信号进行谐波分析，最高谐波次数为1024次。
6、组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算。
7、计算选定通道信号的有效值，功率。
8、对选定的三相信号进行功率和对称性分析。
9、绘制选定信号的相量图。
10、通过软件选择通道信号类型：直流瞬时值或者交流有效值。
11、内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负
荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数。
12、仪器能够自动生成WORD试验报告，Excel试验报告。
13、试验报告对曲线进行自动标识，使试验报告制作实现完全自动化。
14、所有采样通道的名称和单位都可以重新定义。
15、各种试验的试验环境设置和仪器设置自动保存。
16、自动计算各种试验模板的试验参数。
17、使用U盘或移动硬盘等存储设备导出试验数据。
19、可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀。
20、采用防抖动处理，避免用户错误操作。
1、12路低电压／电流模拟量采集，电压输入范围-10V~10V，-200V~200V，-400V~400V，电流输入范
围-20mA~20mA，1路模拟量-100mV~100mV输入通道（100mv通道最大允许输入电压<10v）<>
2、电压通道输入范围，电压或电流信号类型选择，通过软件选择
3、信号采集误差：-400V~400V误差<0.5v
-200V~200V误差<0.2v
-10V~10V误差<0.01v
-20mA～20mA误差<0.02ma
-100mV~100mV 误差<0.2mv
频率测量30-170Hz 误差<0.1hz
4、12路有源节点开关量测量通道，开关量信号范围DC12-220V
6、分体式机箱结构，操作终端使用户可以更方便控制试验和分析数据
7、2个USB口用于数据下载或键盘/鼠标输入
8、12.1寸大彩屏显示，触摸屏方式实现人机交互
9、仪器自带8G数据存储空间
10、采样通道输入阻抗
-10V~10V电压档位 输入阻抗820k欧
-200V~200V电压档位输入阻抗820K欧
-400V~400V电压档位输入阻抗820K欧
-20mA~20mA电流档位输入阻抗50欧
-100mV~100mV电压档位 输入阻抗 >10M
11、使用条件
输入电源 220V±10% 50/60Hz ±10%
温 度 －10～40℃
湿 度 ≦95%RH
12、外形尺寸：480×180×350(mm)；
13、重量：9.5kg；
注：产品外观、附件以实际产品为准，规格参数若有变动，恕不另行通知。
主机 | 1台 |
测试线 | 1套 |
合格证 | 1个 |
说明书 | 3份 |
出厂试验报告 | 1份 |
试验汇编 | 1份 |
1、按时为您提供优质产品，强化物流管理，确保货物完好无缺。
2、强化技术沟通，为用户提供周到的技术支持。
3、按合同的规定提供现场调试指导及性能验收等技术培训。
4、24小时响应、终生维护。
