产品简介

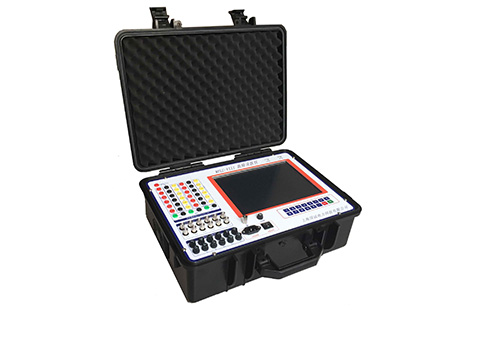

在电力设备运行过程中，常出现保护误跳、失灵及异常等情况，原因不明。将WFLC-VII便携式故障录波分析仪装置投入运行后，一旦发生故障，能自动启动进行故障捕捉，对所接入的模拟量、开关量进行记录，并有专用的分析软件进行故障分析，协助相关人员查找故障类型及其起因。

技术特点

1、发电机空载试验、短路试验；

2、主励磁机空载试验、负载试验；

3、发电机转子交流阻抗试验；

4、开关机械特性试验；

5、励磁调节器动态试验（灭磁、零起升压、阶跃等）；

7、交流电流测量可选用电流钳输入方式，无须接线，避免了由此引起的CT开路。

8、用户可利用任意的输入量及派生量进行X-Y关系曲线组合。

9、同一时刻显示多个试验曲线。

10、装置可将以前（手工操作）所记录的试验数据自动拟合出曲线。

技术参数

1、模拟量采集频率：10kHz；

2、开关量事件分辨率：0.1ms；

3、通道容量：模拟量12路、开关量12路；

4、A/D转换分辨率：16位；

5、有效值准确度：0.2级；

6、输入信号范围：

（1）交流电压：0～450V

（2）交流电流：0～10A；

（3）直流电压：0～±1000V；

（4）直流电流：0～100mV；

7、使用条件

输入电源 220V±10% 50/60Hz ±10%

温度－10～40℃

湿度 ≦95%RH

8、外形尺寸：450×178×350(mm)；

9、重量：8.5kg；

注：产品外观、附件以实际产品为准，规格参数若有变动，恕不另行通知。
